БЕЗМЕНЗУРОЧНЫЙ БЛОК ИЗМЕРЕНИЯ «ПОТОК FM»

Совместное использование Поток CR-2 и Поток FM позволяет осуществлять IMA кодирование э/м пьезо инжекторов Bosch (дополнительная платная опция).
Устройство обеспечивает:
- непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
- два режима измерения: измерение текущего потока, имитация мензурочного измерения;
- отсутствие жестких требований к чистоте тестовой жидкости;
- отсутствие жестких требований к температурной стабилизации тестовой жидкости в зоне измерения.
Планируемые доработки:
1. Реализовать совместимость с блоками управления "Поток VE, Поток PE, Поток VE-PE" для проверки рядных и распределительных ТНВД.


Устройство выпускается в четырех исполнениях:
- "Поток FM-2" – с двумя измерительными каналами;
- "Поток FM-4" – с четырьмя измерительными каналами;
- "Поток FM-8" – с восьмью измерительными каналами;
- "Поток FM-12" – с двенадцатью измерительными каналами.

Таблица 1 - Технические характеристики устройства

НАИМЕНОВАНИЕ	ЗНАЧЕНИЕ
Количество одновременно работающих измерительных каналов: - "Поток FM-2" - "Поток FM-4" - "Поток FM-8" - "Поток FM-12"	2 4 8 12
Диапазон измерения потока жидкости, см3/мин	0,5 - 400,0
Дискретность измерения, см3/мин	0,1
Напряжение питания, В	~220 В ±10%
Потребляемая мощность, Вт, не более	35
Основная относительная погрешность измерения	диапазон 0,5...10 см3/мин - 5% диапазон 10...50 см3/мин - 3% диапазон 50 - 400 см3/мин - 1%
Габаритные размеры (опоры расположены под корпусом) LхBхH, мм:
- "Поток FM-2" - "Поток FM-4" - "Поток FM-8" - "Поток FM-12"	254х160х233 382х160х233 445х185х228 605х185х228
Масса, кг, не более: - "Поток FM-2" - "Поток FM-4" - "Поток FM-8" - "Поток FM-12"	4,7 7,5 10,0 12,5

Таблица 2 - Комплект поставки безмензурочного блока измерения "Поток FM"

НАИМЕНОВАНИЕ	КОЛИЧЕСТВО, ШТ.
Безмензурочный блок измерения "Поток FM"	1
Информационный кабель	1
Кабель питания 220 В	1
Руководство по эксплуатации	1

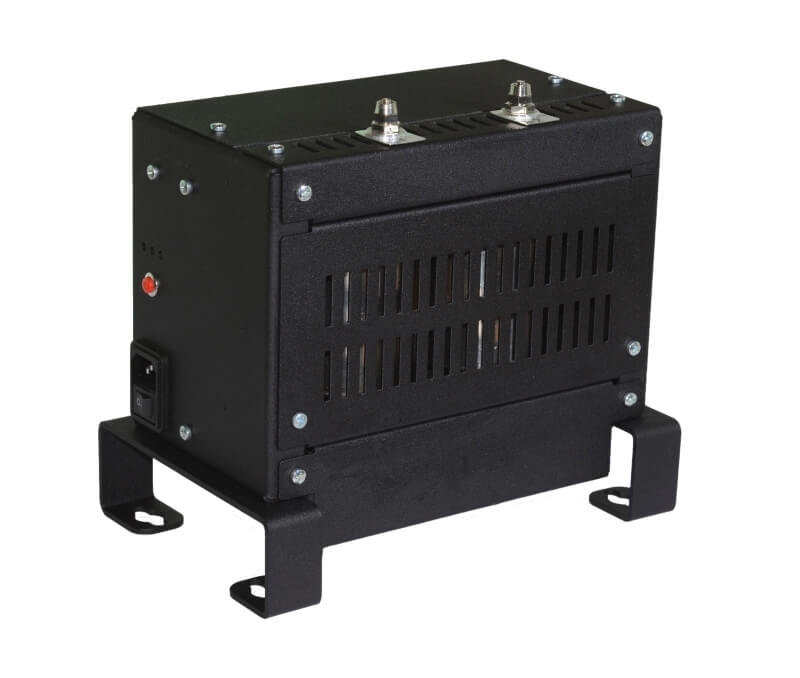

ФОТОГАЛЕРЕЯ
